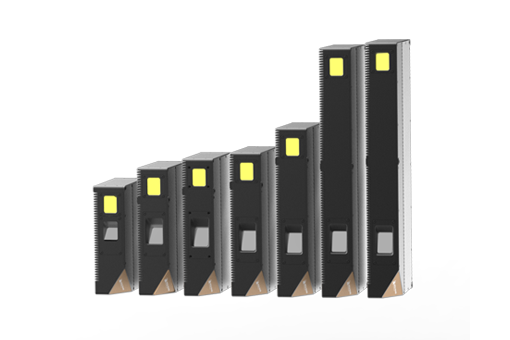

Sizector®3D相机S028系列在速度、精度等关键性能上实现了跨越式的提升,用户体验进一步优化,硬件计算功能更加丰富。与前代产品相同,S028系列同样基于移相法结构光技术,它的拍摄速度提升非常显著,全周期帧率可达20.3FPS,是第一款采用移相法结构光技术的、能够用来拍摄视频的工业级3D相机。

对比目前市面上在售同类产品,S028系列率先将3D结构光相机的z轴重复性精度提升到了一个新的数量级——Z轴区域重复精度高达50nm。考虑到项目实施过程中现场情况的复杂和多变,S028系列通过硬件计算实现了拍摄控制、重构及点云处理等多种功能。S系列在速度和精度等性能方面均处于世界领先地位,成像完整性在上一代产品的基础上得到大幅提升。S028系列强大的性能能够满足绝大多数工业检测现场的需求,在项目实施时赋予用户更多选择权,保障了3D视觉检测项目的实施效率。

设备参数

S028040

S028060

S028120

S028180

S028240

S028360

S028800

全周期帧率

≤20.3FPS(@0.7M)             ≤8.7FPS(@2.8M)

数据分辨率(px)

2.8M (1944x1472)

基准距离(mm)

95

160

200

305

423

1050

1500

标准视场范围(mm)

40x30.3

60x45.4

120x90.9

180x136.3

240x181.7

360x272.8

800x605.8

深度测量范围(mm)

±8

±10

±30

±45

±60

±90

+600-1400

Z轴单点重复精度(1σ)(um)*1、*2

0.5

0.6

1.2

1.7

2.3

5.6

58.2

Z轴区域重复精度(1σ)(um)*1、*3

0.05

0.05

0.11

0.19

0.21

0.41

9.54

像素间距(mm)

0.021

0.031

0.062

0.093

0.123

0.185

0.412

尺寸(mm)

146x180x53.5

146x210x53.5

146x225x53.5

146x235x53.5

146x275x53.5

146x404x53.5

146x412x53.5

重量(kg)

1.9

2.1

2.1

2.3

2.4

2.9

3.1


*1 全视野、全景深重复精度:分别在正极限景深、零平面、负极限景深拍摄目标物,每个FOV均匀取9个边角区域进行测量,取27个Z轴重复精度数值*2*3的最差结果;目标物为陶瓷板。

*2 单点Z轴重复精度:单点P的Z值与区域A的Z均值的差的100次测量一倍标准差。A面积为1%FOV,P位于A中心。

*3 区域Z轴重复精度:区域A的Z均值到区域B的Z均值的差的100次测量一倍标准差。A、B面积为1%FOV,两者相邻。
