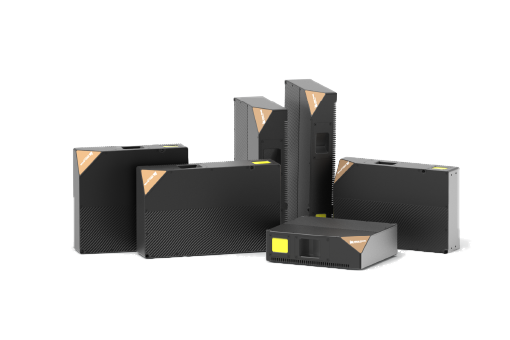

S162系列分辨率高达1620万像素,FOV长边像 素点达5328个(非插值),是业内原生分辨率超高的3D相机。 在全点云输出的情况下,S162系列全周期帧率依旧可以达到惊人的4.0FPS(非Binning), 为真正实现2D+3D融合检测提供了保障。S162系列凭借超高分辨率和超快全周期帧率, 依托行业领先的S技术平台,能够一站式获取 高分辨率的3D数据和高精度、无拜耳矩阵的 3CCD真彩图,真正实现了2D+3D融合检测!

设备参数

S162060

S162090

S162130

S162170

S162190

S162230

全周期帧率

≤14.5FPS(@4.05M)             ≤4.0FPS(@16.2M)

数据分辨率(px)

16.2M (5328x3040)

基准距离(mm)

200

130

302

400

300

365

标准视场范围(mm)

60x34.2

90x51.4

130x74.2

170x97.0

190x108.4

230x131.2

深度测量范围(mm)

±10

±25

±30

±20

±30

±45

Z轴单点重复精度(1σ)(um)*1、*2

0.55

1.09

1.19

1.30

1.70

2.05

Z轴区域重复精度(1σ)(um)*1、*3

0.03

0.05

0.08

0.09

0.10

0.12

像素间距(mm)

0.011

0.017

0.024

0.032

0.036

0.043

尺寸(mm)

215x195x53.5

200x166x59.5

245x160x53.5

280x161x53.5

245x166x59.5

270x166x59.5

重量(kg)

2.6

2.4

2.5

2.6

2.7

2.9



*1 全视野、全景深重复精度:分别在正极限景深、零平面、负极限景深拍摄目标物,每个FOV均匀取9个边角区域进行测量,取27个Z轴重复精度数值*2*3的最差结果;目标物为陶瓷板。

*2 单点Z轴重复精度:单点P的Z值与区域A的Z均值的差的100次测量一倍标准差。A面积为1%FOV,P位于A中心。

*3 区域Z轴重复精度:区域A的Z均值到区域B的Z均值的差的100次测量一倍标准差。A、B面积为1%FOV,两者相邻。
